Náhradní díly

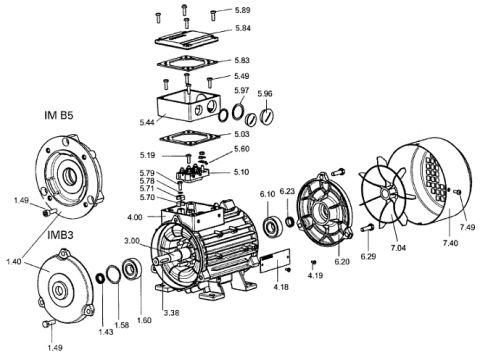

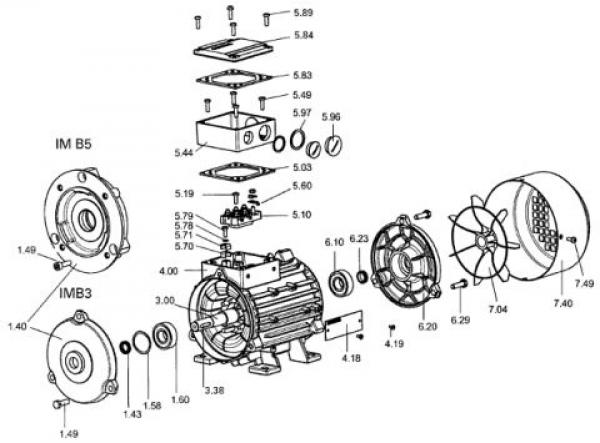

Osová výška 56 - 90 mm

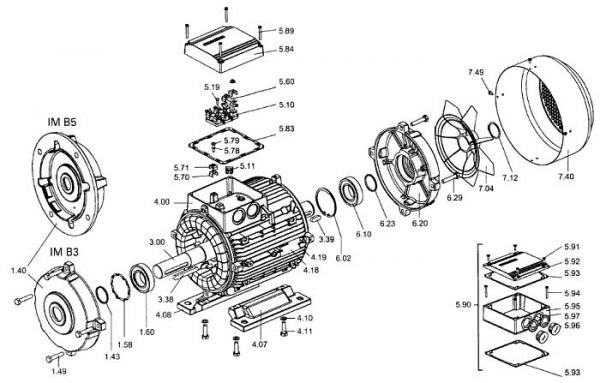

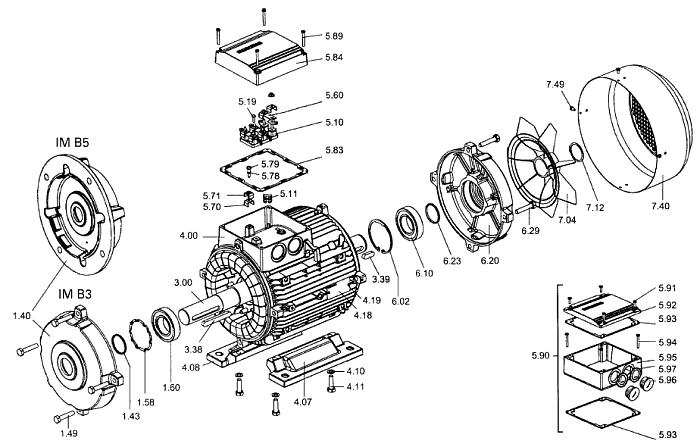

Osová výška 100 - 160 mm
| | Ložiskový uzel - zadní strana | | 1.40 | Ložiskový štít pro tvar:
- IM B3,
- IM B5,
- IM B14 | | 1.43 | Těsnící kroužek (CD kroužek) | | 1.49 | Šroub štítu (příruby) | | 1.58 | Pružná podložka | | 1.60 | Ložisko ZS | | | | | 3.00 | Kompletní rotor (vč. hřídele) | | 3.38 | Pero | | 3.39 | Pero pro ventilátor | | | | | 4.00 | Kompletní stator (kostra, navinutý svazek) | | 4.07 | Patka kostry pravá | | 4.08 | Patka kostry levá | | 4.10 | Podložka | | 4.11 | Šroub patky | | 4.18 | Výkonový štítek | | 4.19 | Šroub štítku | | | | | | Kompletní svorkovnice | | 5.03 | Těsnění skříně svorkovnice | | 5.10 | Kompletní svorková deska | | 5.11 | Svorková lišta (k připojení termistoru) | | 5.19 | Šroub svorkové desky | | 5.44 | Skříň svorkovnice | | 5.49 | Šroub svorkovnice | | 5.60 | Spojnice | | 5.70 | Třmenová svorka | | 5.71 | Třmenová svorka | | 5.78 | Podložka | | 5.79 | Šroub zemnící | | 5.83 | Těsnění víka svorkovnice | | 5.84 | Víko svorkovnice | | 5.89 | Šroub víka svorkovnice | | | | | 5.90 | Kompletní horní díl svorkovnice - pro dodatečnou montáž | | 5.91 | Šroub víka | | 5.92 | Víko svorkovnice | | 5.93 | Těsnění víka | | 5.94 | Šroub skříně svorkovnice | | 5.95 | Skříň svorkovnice | | 5.96 | Ucpávková zátka | | 5.97 | Těsnění | | | | | | Ložiskový uzel - přední strana | | 6.02 | Pojistný kroužek (pouze os. vel 160mm) | | 6.10 | Ložisko PS | | 6.20 | Ložiskový štít | | 6.23 | Těsnící kroužek (CD kroužek) | | 6.29 | Šroub | | | | | | Ventilace | | 7.04 | Ventilátor | | 7.12 | Pojistný kroužek | | 7.40 | Kryt ventilátoru | | 7.49 | Šroub krytu |
Spojovací materiál není součástí dodávky náhr. dílů od výrobce. |
